分子篩裝填不當效果減半！正確的裝填步驟與注意事項
分子篩作為氣體分離、干燥及凈化的核心吸附材料，其性能的充分發揮不僅取決于產品本身的質量，更依賴于科學規范的裝填工藝。若裝填不當（如密度不均、顆粒破碎、氣流短路等），可能導致吸附效率下降、壓降異常升高，甚至引發設備故障。本文將系統介紹分子篩裝填的標準化步驟與關鍵注意事項，助力用戶實現佳運行效果。

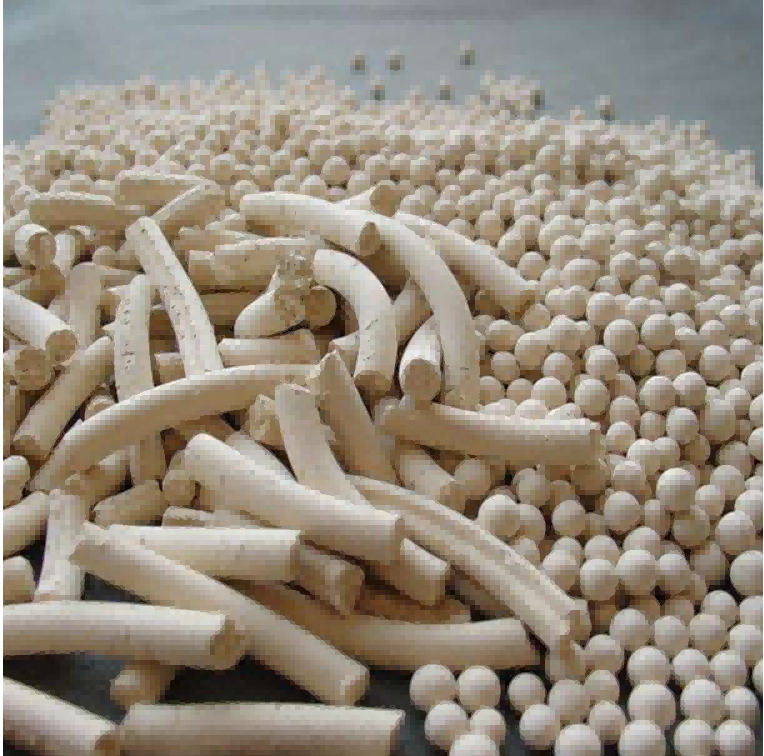

一、裝填前的核心準備工作

1. 設備檢查與清潔
1. 容器完整性：檢查吸附塔、干燥器等設備的內壁是否光滑，無尖銳凸起或焊縫毛刺，避免裝填時劃傷分子篩顆粒。
2. 內部清潔度：清除設備內的油污、水分、金屬碎屑等雜質，防止污染分子篩孔道，降低吸附性能。
3. 分布器校準：確認氣體分布器（如篩板、泡罩）開孔均勻，無堵塞或變形，確保氣流均勻通過分子篩床層。

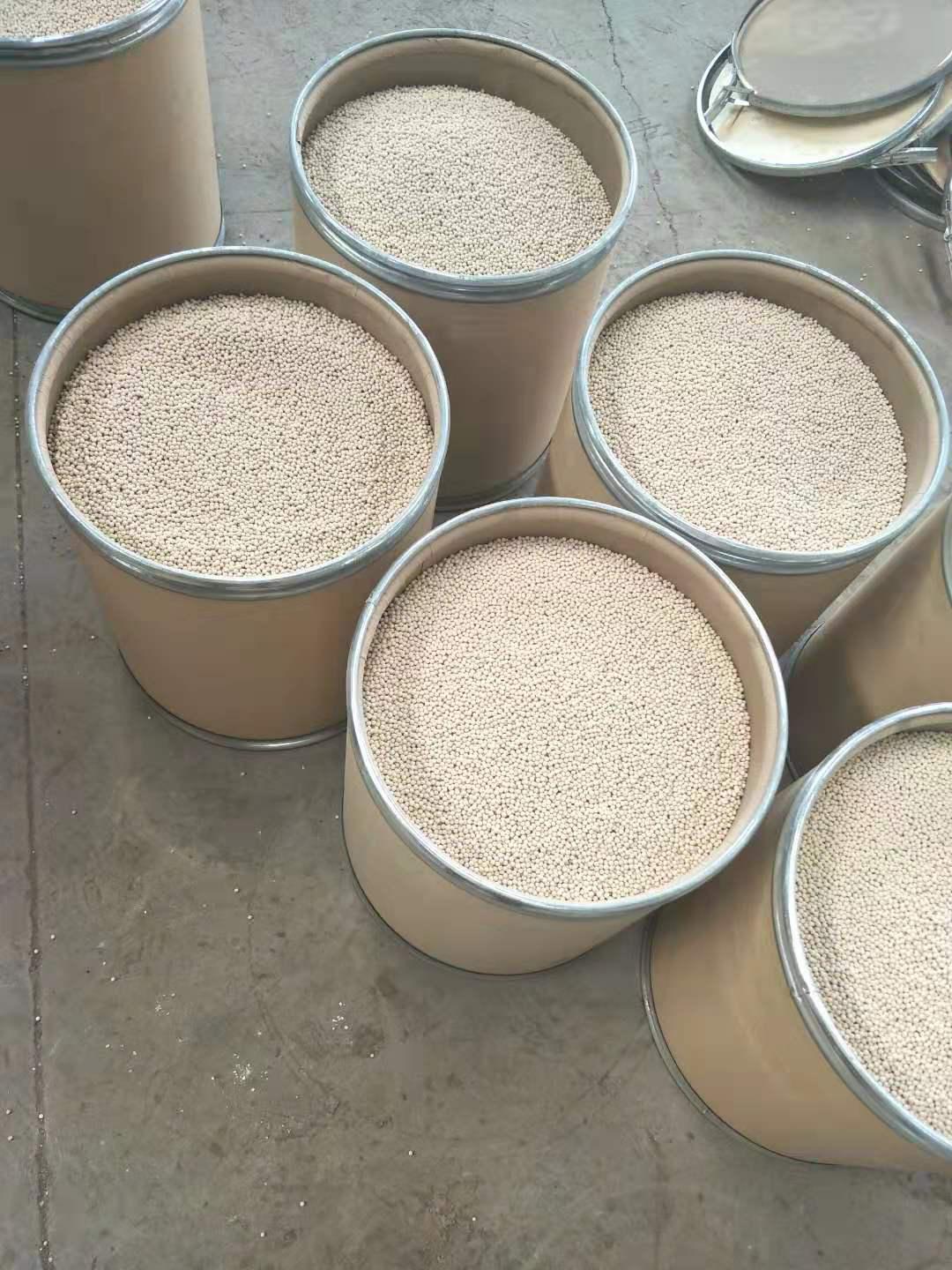

2. 分子篩預處理
1. 篩分除雜：使用振動篩去除分子篩中的粉塵、碎粒（建議篩網目數比分子篩粒徑大1-2級），避免裝填后堵塞床層間隙。
2. 干燥活化：若分子篩儲存過程中吸濕，需在100-150℃下烘干2-4小時，恢復其吸附活性（尤其適用于3A、4A等親水型分子篩）。
3. 分批混合：對大批量裝填，建議將不同批次的分子篩按比例混合，減少因批次差異導致的床層密度不均。
3. 工具與防護準備
1. 專用工具：使用軟質帆布袋、塑料勺等非金屬工具裝填，避免金屬器具劃傷分子篩或產生火花（尤其在防爆場景）。
2. 防護措施：操作人員需佩戴防塵口罩、護目鏡及手套，防止分子篩粉塵吸入或接觸皮膚。

二、標準化裝填步驟解析

步驟1：底部支撐層鋪設

· 材料選擇：在設備底部鋪設100-200mm厚的氧化鋁瓷球（粒徑10-20mm），作為支撐層，防止分子篩顆粒下漏至分布器。
· 鋪設要求：瓷球需平整、密實，高度誤差不超過±10mm，確保分子篩床層受力均勻。

步驟2：分子篩分層裝填

· 分層填充：將分子篩分3-5次倒入設備，每次填充高度不超過500mm，用平板振動器或木錘輕敲設備外壁，使顆粒自然沉降、排除間隙。
· 動態調整：裝填過程中實時觀察床層表面平整度，避免局部隆起或凹陷，防止氣流偏流。
· 禁止拋擲：嚴禁直接從高處傾倒分子篩，以免顆粒破碎或產生粉塵，影響床層透氣性。

步驟3：頂部保護層設置

· 保護層作用：在分子篩床層頂部鋪設50-100mm厚的氧化鋁瓷球（粒徑5-10mm），緩沖氣流沖擊，減少分子篩顆粒磨損。
· 密封處理：若設備頂部需密封，可在保護層上覆蓋不銹鋼絲網，防止瓷球或分子篩被氣流帶出。

步驟4：壓降測試與驗收

· 初始壓降記錄：裝填完成后，以設計流速通入干燥氣體（如氮氣），記錄初始壓降值，作為后續運行基準。
· 泄漏檢查：對設備連接處、人孔等部位進行氣密性檢測，確保無泄漏，避免外部水分或雜質侵入。

三、裝填過程中的關鍵注意事項

1. 環境控制
· 濕度限制：裝填環境相對濕度需低于70%，防止分子篩提前吸濕導致活性下降（尤其對3A、4A分子篩敏感）。
· 溫度管理：避免在高溫（>40℃）或低溫（<5℃）環境下裝填，防止分子篩因熱脹冷縮產生裂紋。
2. 人員操作規范
· 禁止踩踏：裝填過程中嚴禁人員直接站在分子篩床層上，避免顆粒壓實過度或結構破壞。
· 輕拿輕放：分子篩包裝袋需輕搬輕放，防止劇烈震動導致顆粒破碎。
3. 特殊場景應對
· 立式設備裝填：對塔器等立式設備，需從頂部緩慢倒入分子篩，同時用振動器輔助沉降，防止顆粒偏析。
· 防爆區域要求：在易燃易爆環境中裝填，需使用防爆工具，并確保設備接地良好，避免靜電火花。

四、裝填質量對性能的影響案例

某化工企業因裝填不規范導致分子篩床層密度不均，運行3個月后出現以下問題：
· 吸附效率下降：局部床層壓實不足，氣流短路，VOCs去除率從95%降至80%；
· 壓降異常升高：頂部分子篩顆粒被氣流帶出，堵塞下游過濾器，壓降從初始5kPa升至20kPa；
· 壽命縮短：頻繁再生導致分子篩粉化，運行1年后需整體更換，成本增加40%。
改進措施：重新按標準化步驟裝填，并加強裝填過程監督，運行2年后分子篩性能仍穩定，壓降僅上升3kPa，壽命延長至5年以上。

結語：規范裝填是性能保障的關鍵一步

分子篩的裝填工藝直接影響其吸附效率、壓降穩定性及使用壽命。通過嚴格的裝填前準備、標準化操作步驟及關鍵細節控制，可大限度發揮分子篩的性能優勢，降低運行成本與維護風險。龍泰分子篩始終以客戶需求為導向，提供從產品選型到裝填指導的全流程技術支持，助力用戶實現、穩定、長周期運行。
