氧化鐵脫硫劑氣體凈化劑，是以氧化鐵為主要活性組份，添加其它促進劑加工而成的氧化鐵脫硫劑使用溫度是在20℃～100℃之間，對硫化氫有很高的脫除性能，對硫醇類有機硫和大部分氮氧化物也有一定脫除效果，可在常溫下空氣再生。
二、氧化鐵脫硫劑特點：
1、脫硫精度高：進口H2SI1000ppm時，出口H2S 0.05ppm，比普通Fe2O3的脫硫精度(1ppm)高20倍；
2、反應速度快：使用空速1000-20000h-1比普通Fe2O3要高3—6倍；
3、工作（透穿）硫容大：在1和2的條件下，一次性精脫H2S硫容有O2時為15—20，是普通Fe2O3脫硫劑的3—6倍。
4、強度好、耐水性好。水煮2h或浸泡30天不粉化、強度不變。
5、適用溫度范圍廣，5—90℃
6、可在無O2或高CO2條件下應用。無氧時精脫H2S硫容12—15。
三、氧化鐵脫硫劑用途：
鞏義市龍泰填料廠的氧化鐵脫硫劑適用天然氣、水煤氣、半水煤氣、空氣煤氣、焦爐氣、變換氣、CO2再生氣、食品CO2、鋼廠原料氣、沼氣、石油化工等各種氣體的精脫H2S，也可與水解504催化劑配套使用達到H2S+CO2≤0.06ppm,彌補活性炭精脫硫劑的不足，使氧化鐵脫硫劑新工藝應用更為廣泛。
四、氧化鐵脫硫劑技術含量指標:
|
外觀 |

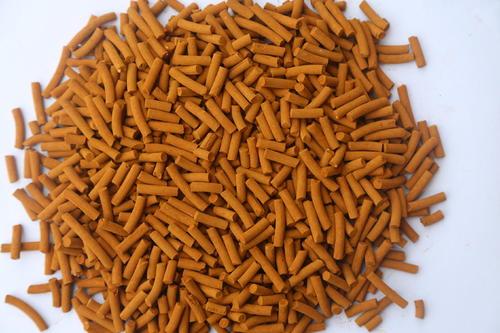

黃褐色圓柱狀 |
黃褐色圓柱狀 |
黃揭色圓柱狀 |
|
主要成份 |
氧化鐵添加活性組份 |
氧化鐵添加活性組份 |
氧化鐵添加活性組份 |
|
規格mm |
Φ(3-5)×(3一15) |
Φ(3-5)×(3一15) |
Φ(3-5)×(3一15) |
|
側壓強度，N/cm ≥ |
4D |
45 |
45 |
|
水容量， ≥ |
40 |
45 |
50 |
|
飽和硫容，mg/L ≥ |
700 |
800 |
900 |
|
裝填密度，g/L |
700-800 |
650一750 |
600 |
|
工業硫容， ≥ |
4 |
8 |
l5 |
|
水份， ≤ |
l0 |
l0 |
10 |
|
備注:工業硫容20～30，用戶提前定貨，不能久儲。 |
五、氧化鐵脫硫劑的裝填：
由于氧化鐵脫硫劑裝填好壞直接影響使用效果，所以氧化鐵脫硫劑的裝填注意以下幾點： （1）在脫硫塔的格蓖板上先鋪設二層網孔小于為8－10目的不銹鋼網。
（2）在鐵絲網上再鋪設一層20－30mm, Φ20－30mm厚的碎焦塊。
�。�3）由于運輸、裝卸過程中會產生粉塵，裝填前需要過篩。
（4）使用專門的裝填工具，卸料管應能自由轉動，使料能均勻裝填反應器四周，嚴禁從中間倒入脫硫劑，防止裝填不勻。
�。�5）氧化鐵脫硫劑在使用過程中隨吸硫量的而強度遞增，故在脫硫塔中應分層裝填。每層按脫硫劑裝填高度劃線，保證裝足、裝平、裝勻。
�。�6）裝填過程中，嚴格禁止直接踩踏硫劑，可將木板墊在料層上，再進入扒料和檢查裝填情況。
�。�7）脫硫原料氣入口處，應裝上格蓖板或碎焦塊，以防止吹散氧化鐵脫硫劑。
六、氧化鐵脫硫劑的使用:
�。�1）脫硫塔一般不必專門加熱而耗能，但在室外的脫硫裝置冬季保溫，以免氣體過冷，降低脫硫劑活性和床層上積水而惡化操作。
�。�2）脫硫前應設法除去焦油和水沬。
�。�3）氧化鐵脫硫劑可一次全部更換，也可按氣流方向逐段更換。
�。�4）定時排放脫硫塔前水分離器和脫硫塔底部積水，嚴禁氣體帶液進入脫硫塔。
（5）操作要穩定、使用要合理，以發揮其優良性能。
七、氧化鐵脫硫劑運輸:
�。�1）氧化鐵脫硫劑在運輸時要輕裝輕放、避免震動和碰撞，以免破損。
（2）氧化鐵脫硫劑在保管期間，要防止吸嘲及化學污染。
